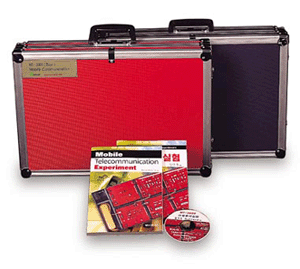

본 제품은 양방향(Full Duplex) 무선통신이 가능한 실습장비로서 통신공학이나 전자공학을
전공하는 학생들에게 무선통신과 이동통신에 대한 개념을 입체적으로 교육시키기 위하여 개발된 장비이다. Hardware와
Software가 결합된 독립 (stand alone) 제품으로, 한 개의 보드레벨 실험에서부터 전체 보드의 연결에 의한 세트 실험이
가능하고, 동시에 여러 제품의 사용에 의한 전파환경 실험도 가능하다. 그리고 자동모드에서는 실제 사용되는 상용제품과 동등한 수준의
통화가 가능하여, 학생들에게 입체적인 교육은 물론이고 졸업 후 현장 실무에 바로 적응하는데 큰 도움을 줄 것으로
기대된다.
특징
양방향 (Full Duplex) 음성
통화 실험이 가능 양방향 데이터 통신 실험이 가능 단방향 (Half Duplex) 음성 및 데이터 통신 실험이 가능 여러 셋트 동시 동작으로 전파환경 실험이 가능 보드 단위
실험과 완제품 실습이 한 시스템으로 가능 자동모드 (Auto mode) 와 수동모드
(Manual mode) 선택 실험이 가능 상용제품과 동등한 수준의 소프트웨어
프로그램이 실장 자동모드 선택시 실사용 이동통신 제품처럼 동작 LED 표시 기능 과충전 방지 (over charge
protection) 기능
규격
Items
Specifications
RF
Communication Method
Full Duplex / Half Duplex
Channel Access
Multi Channel Access
Transmitting Frequency Band
Base
46.51 ~ 46.97 [MHz]
Remote
49.695 ~ 49.99 [MHz]
Channels
15 Duplex Channels
Bandwidth / Channel
25 [KHz]
Modulation
FM
Frequency Stability
≤±5 [ppm]
Receiving Sensitivity
Over 20 dB SINAD (at -100 dBm)
Auto Channel Scan Time
≤ 200 [ms]
실험 단계

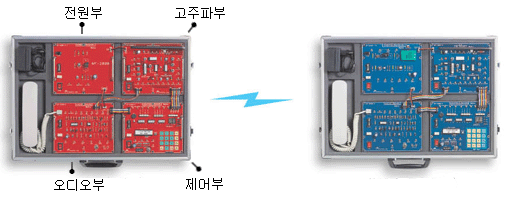

1) 보드단위 모듈 실험 : 전원, 오디오, 제어부, 무선부, 정밀
실험 2) 단방향 오디오와 데이터 실험 : 송신과 수신 단방향 실험 3) 양방향 오디오와 데이터 실험 : 양방향
통신실험 4) 전파 환경 실험 : 시스템 상호간 전파 간섭 (interference) 실험
교육 내용
제 1부 제품 소개
실험 1.
Full duplex 이동통신 실습장비 소개 실험 2. 전원부 제 2부
오디오부
실험 3. 콘덴서 마이크 및 입력신호 제한기 실험 4. 압축기 (Compressor) 실험 5. 프리엠퍼시스
(Pre-emphasis)와 디엠퍼시스 (De-emphasis) 실험 6. 신장기 (Expander) 실험 7. 대역통과
필터와 스켈치 회로 제 3부 고주파 (Radio Frequency)부
실험 8.
PLL 발진부 Ⅰ 실험 9. PLL 발진부 Ⅱ 실험 10. 송신부 실험 11. 수신부 제 4부 제어부 실험 12. 마이컴 주변회로와 키 매트릭스 제어 주변회로 제 5부 양방향 통신 실험 13. Halfduplex 송신 통합 실험 실험 14.
Halfduplex 수신 통합 실험 실험 15. Full duplex 통합 실험 실험 16. 전파환경
[Progagation environment] 실험
))
